电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。可以独立架设,也可以附设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置炅活 和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近 海边或属于腐蚀区、则村质必须具有防腐、耐潮气、附着力好，耐冲击强度高的物性特点。桥架 是一个支撑和放电缆的支架。桥架在工程上用的很普遍，只要铺设电缆就要用桥架，电缆桥架 作为布线工程的一个配套项目，目前尚无专门的规范指导，各生产厂家的规格程式缺乏通用 性，因此，设计选型过程应根据弱电各个系统缆线的类型、数量，合理选定适用的桥架。电缆桥 架具有品种全应用广、强度大、结构轻、造价低、施工简单、配线炅活、安装标准、外型美观等特 点。

基本分类

梯级式电缆桥架

CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、 造型别具、安装方便、散热、透气好等优点。他适用于一般直径较大电缆的敷设，适合于高、低压 内链动力电缆的敷设。

托盘式电缆桥架

托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。它具有重量轻、载荷 大、造型美观、结构简单、安装方使等优点。它即适用于动力电缆的安装,也适合于控制电缆的设备

槽式电缆桥架

增式电桥果是一种全封闭型电缆桥架,它最适用于敷设计算机电缆、通信电缆、热电偶电 流及槽式电缆桥架的护罩随槽体配套供货，其它配件与梯级式、托盘式桥架通用。用户如需槽 式电缆桥架的其他品种规格可来图来函或面治订货

大跨距电不妨于扰。托盘式电缆桥架其表面处理可根据用户需要分为镀锌、静电喷塑和热 镀锌三缆桥架是一种全封闭型电缆桥架，配有盖板，使用最小量化的连接螺栓,它最适用于敷 设计算机电缆，通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等,它对控制电缆的屏蔽 干扰和重腐蚀环境中电缆的防护都有非常好的效果。

1、电桥架由室外进入建筑物内吋，桥架向外的坡度不得小于1/100。
2、 电桥架与用电设备交越吋，其间的净距不小于0.5m。
3、 两组电桥架在同一高度平行设时，其间净距不小于0.6m。
4、 在平行图上绘出桥架的路由，要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定 位尺寸、标高，如能绘制桥架敷设轴侧图，则对材料统计将更精确。
直线段:注明全长、桥架层数、标高、型号及规格。
拐弯点和分支点注明所用转弯接板的型号及规格。
升降段:注明标高变化,也可用局部大样图或剖面图表示。
5、 桥架支撑点,如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高可同意在平 面上列表说明，也可分段标出用不同的剖面图、单线图或大样图表示。
6、 电缆引下点位置及引下方式，一般而言，大批电缆引下可用垂直弯接板和垂直引上架，少量 电缆引下可用导板或引管注明引下方式即可。
7、 电缆桥架宜高出地面22米以上桥架顶部距顶棚或其它障碍物不应小于0.3米，桥架宽度不 宜小于01米桥架内横断面的填充率不应超过50%。
8、 电缆桥架内缆线垂直敷设吋在缆线的上端和每间隔1.5米处应固定在桥架的支架上，水平 敷设时在缆线的首、尾、转弯及每间隔3-5米处进行固定。
9、 在吊顶内设置时槽盖开启面应保持80(毫米的垂直净空线槽截面利用率不应超过50%。
10、 布放在线槽的线可以不绑扎槽内缆线应顺直槽内缆线应顺直，尽量不交又题线不应出线 槽,在缆线进出线槽部位，转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5米固定在线支架上。
11、 在水平、垂直桥架和垂直线槽中敷设线时,应对缆线进行绑扎。4对线电缆以24根为束25对 或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑 扎间距不宜大于1.5米,扣间距应均匀，松紧适度。

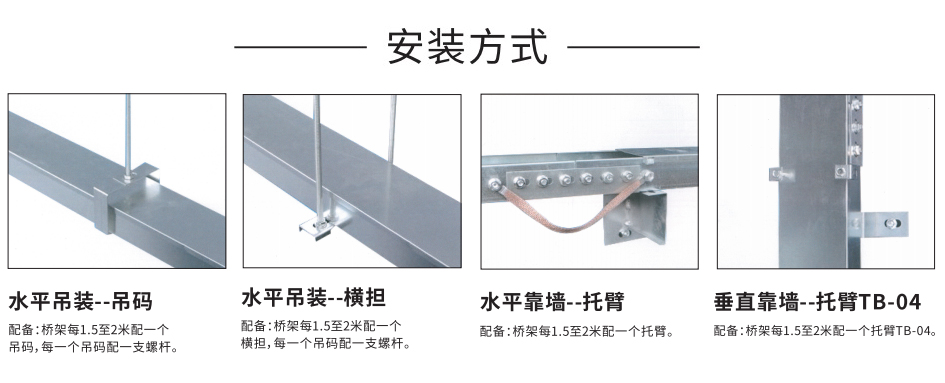

12、 析架水平敷设时，支撑间距一般为1.5-3m,垂直敷设吋固定在建筑物构体上的间距宜小于2m
13、金属线槽敷设时，在下列情况下设直至架或吊架:线槽接头处;间距3m;离开线槽两端口 处;转弯处。
